Trafo-Isolieröluntersuchung

Für einen sicheren Betrieb von ölgefüllten Transformatoren.

Trafo-Isolieröluntersuchung

Warum sollte man eine Trafo-Isolieröluntersuchung durchführen?

Für den sicheren Betrieb von ölgefüllten Transformatoren ist ein gesundes Isolieröl DAS wichtige Kriterium. Alterung und Feuchtigkeitsbelastung des Isolieröls durch starke Beanspruchung und thermische Einflüsse des Trafos können zum Totalausfall und somit zum Stillstand der Produktion führen. Enorme Schäden durch Stillstandzeiten und Datenverluste in der EDV sind die Folge.

Gesetzliche Vorgabe: In der DIN EN 60422 „Richtline zur Überwachung und Wartung von Isolierölen auf Mineralölbasis in elektrischen Betriebsmitteln“ gültig seit 01.05.2009 sind die Überprüfungsintervalle von 2 bis max. 6 Jahren festgeschrieben.

So läuft die Ölanalyse ab

Unsere Techniker entnehmen die Ölprobe fachgerecht vor Ort – auf Wunsch kombiniert mit einer Infrarot-Thermografie Ihres Transformators. Alternativ senden Sie uns Ihre Ölprobe einfach zu. Die Analyse erfolgt im Labor nach DIN EN 60422.

Sie erhalten einen ausführlichen Laborbericht mit konkreter Handlungsempfehlung: vom weiteren Beobachten über Ölaufbereitung und Trocknung bis zur Reparatur des Öl-Transformators. So planen Sie Wartungen rechtzeitig und vermeiden ungeplante Stillstände. Ergänzend bieten wir Service & Prüfung Ihrer Transformatoren aus einer Hand.

Kontakt auf einen Blick
Anschrift
Fritz-Heun-Weg 7 35688 Dillenburg
Erreichbarkeit
Mo–Do: 07:00–16:00 Fr: 07:00–12:30 24 Std. Notdienst
✓ Tel.: 02771 26532-0
✓ info@geier-starkstromtechnik.de
✓ Ansprechpartner
✓ Routenplaner
Video: Trafo-Isolieröluntersuchung nach DIN EN 60422

Wir untersuchen für Sie:

  • Inspektion / Thermografie des Öltrafos und des Gießharztrafos
  • Farbzahl des Isolieröls, ISO 2049 (FT) und Reinheit, DIN EN 60296
  • Durchschlagsspannung, VDE 0370
  • Wassergehalt / Feuchtigkeit, IEC 81
  • Neutralisationszahl, DIN EN 62021-1
  • Grenzflächenspannung, ASTM D 971
  • Dielektrischer Verlustfaktor, DIN EN 60247
  • Furan-Bestimmung, DIN EN 61198
  • Gas-in-Öl-Analyse (DGA), DIN EN 60567
  • PCB-Gehalt, DIN EN 12766-1



Ölanalyse
Trafo-Isolieröluntersuchung

Feststellung der Farbzahl bei der Ölanalyse

Ölanalyse
Trafo-Isolieröluntersuchung

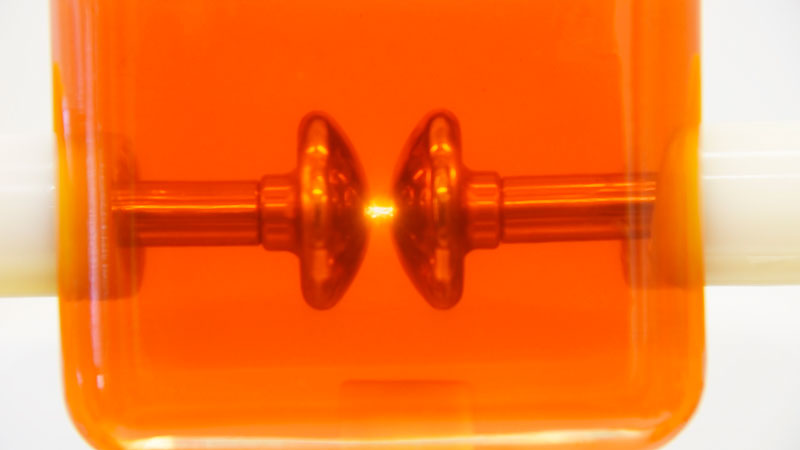

Durchschlagsspannung

Ölanalyse
Trafo-Isolieröluntersuchung

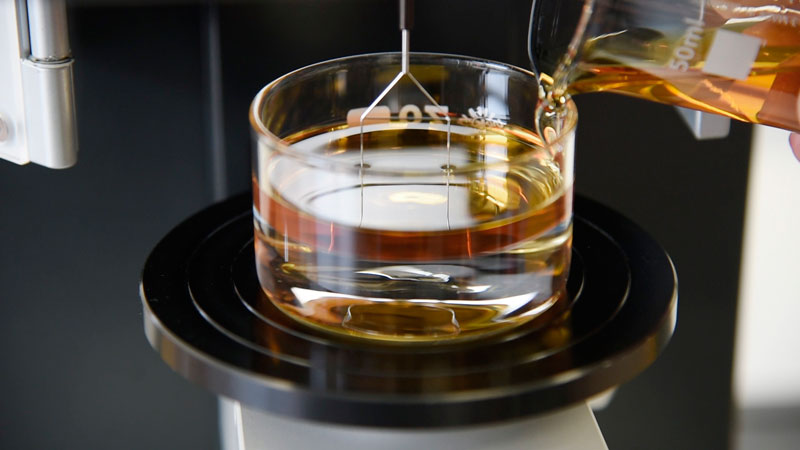

Grenzflächenspannung

Ölanalyse
Trafo-Isolieröluntersuchung

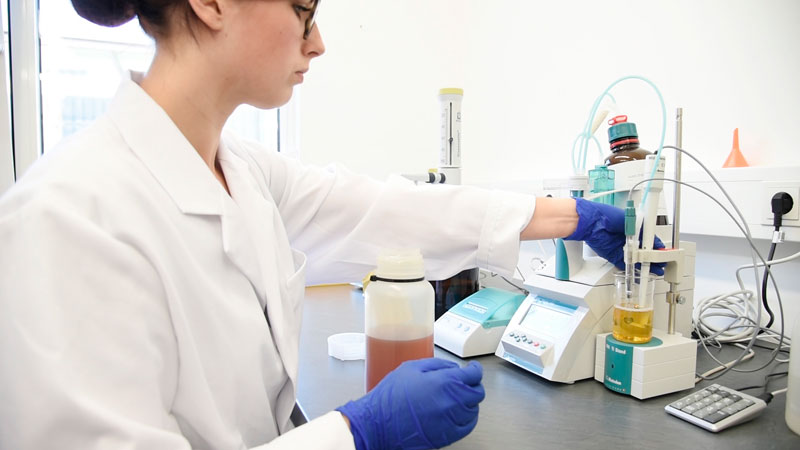

Wassergehalt / Feuchtigkeit

Gehen Sie kein Risiko ein: Sichern Sie die Langlebigkeit Ihrer Anlagen. Ein Trafo-Ausfall durch gealtertes Isolieröl führt zu teuren Stillstandzeiten. Lassen Sie jetzt Ihre Ölprobe nach DIN EN 60422 analysieren und erhalten Sie Gewissheit über den Zustand Ihrer Transformatoren.

Jetzt Kontakt aufnehmen oder Beratung erhalten

Sie benötigen einen Spezialisten für Starkstromtechnik, planen eine neue Anlage oder suchen einen zuverlässigen Wartungspartner? Geier Starkstromtechnik unterstützt Sie schnell und kompetent – bundesweit.

✓Niederspannungsschaltanlagen
✓Mittelspannungsschaltanlagen
✓Blindstromkompensation
✓Transformatoren ab Lager
✓Wartung & Service nach DIN/VDE
✓ISO 9001:2015 zertifizierte Qualität
✓24h-Notdienst bei Ausfall
Telefon 02771 26532-0
E-Mail info@geier-starkstromtechnik.de
Notdienst 24h Björn Geier – 0172 6815816
Jetzt unverbindlich anfragen

Häufige Fragen zur Trafo-Isolieröluntersuchung

Wie oft muss eine Trafo-Isolieröluntersuchung durchgeführt werden?

Die DIN EN 60422 schreibt Überprüfungsintervalle von 2 bis maximal 6 Jahren vor – abhängig von Beanspruchung, Alter und Bedeutung des Transformators. Stark belastete oder produktionskritische Trafos sollten häufiger geprüft werden.

Wie läuft die Ölprobenentnahme ab?

Unsere Techniker entnehmen die Probe fachgerecht am laufenden Transformator – ohne Abschaltung. Alternativ können Sie uns Ihre Ölprobe zusenden. Die Analyse erfolgt anschließend im Labor, Sie erhalten einen Bericht mit Handlungsempfehlung.

Welche Werte werden bei der Ölanalyse geprüft?

Je nach Umfang: Farbzahl und Reinheit, Durchschlagsspannung, Wassergehalt, Neutralisationszahl, Grenzflächenspannung, dielektrischer Verlustfaktor, Furan-Bestimmung, Gas-in-Öl-Analyse (DGA) sowie der PCB-Gehalt – jeweils nach den einschlägigen Normen.

Was ist eine Gas-in-Öl-Analyse (DGA)?

Bei der DGA (Dissolved Gas Analysis) werden die im Isolieröl gelösten Gase analysiert. Daraus lassen sich beginnende Fehler im Transformator erkennen – etwa Teilentladungen, Lichtbögen oder lokale Überhitzung – lange bevor es zum Ausfall kommt.

Was passiert, wenn das Isolieröl gealtert oder feucht ist?

Je nach Befund empfehlen wir die passende Maßnahme: Ölaufbereitung, Trocknung, Ölwechsel oder eine Reparatur des Transformators. Als Fachbetrieb übernehmen wir alle Schritte aus einer Hand – inklusive 24-Stunden-Notdienst bei akuten Störungen.
