    Netzqualität

    Netzprobleme analysieren und beheben

Schlechte Netzqualität durch Oberschwingungen im Netz

Durch die mangelhafte Netzqualität entstehen hohe Kosten und ein erhöhter Energiebedarf.

Wenn Computer unvorhergesehen abstürzen, Motoren und Transformatoren überhitzen und Beleuchtungen flackern, können dies Anzeichen für Probleme im Stromnetz sein.

Die Auswirkung von Oberschwingungen im Netz sind höhere Verluste, Fehlfunktionen sowie Ausfälle bei elektrischen Betriebsmitteln und Anlagen. Auffällig ist, dass gerade nichtlineare elektrische Verbraucher empfindlich auf Oberschwingungen reagieren. Besondere Beachtung erfordert in diesem Zusammenhang der Neutralleiter, in dem alle Oberschwingungsströme mit durch 3 teilbarer Ordnungszahl abgeleitet werden. Die phasengleichen Anteile addieren sich im Neutralleiter und können zu Überlastungen mit Brandgefahr oder Unterbrechungen mit Spannungsverschiebung durch offenen Sternpunkt und Zerstörung der angeschlossenen Geräte führen. Vorsicht ist auch bei großen Oberschwingungsanteilen mit hoher Ordnungszahl geboten, sie können Blindstromkompensationen beeinflussen und deren Kondensatoren durch überhitzen zerstören.


Video: Netz- & Oberschwingungsanalyse

Der vermehrte Einsatz nichtlinearer elektrischer Verbraucher belastet die Netze zunehmend mit Oberschwingungen. Zu den Verursachern gehören sämtliche Netzteile mit Gleichspannungsausgang, die weit verbreitet in Computern, Druckern, Kopier- und Faxgeräten, Niedervolthalogenlampen sowie elektronischen Steuerungen zum Einsatz kommen. Weitere Oberschwingungsanteile entstehen durch elektronische Vorschaltgeräte für Leuchtstoffröhren, Energiesparleuchten, Frequenzumrichter für drehzahlgeregelte Antriebe, Gleichstromantriebe und Lichtbogenöfen.

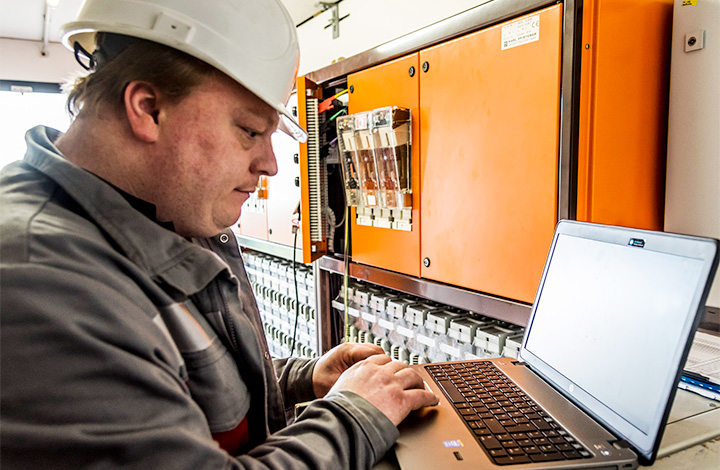

Prüfung der Netzqualität

Ursachen für Netzprobleme hängen häufig mit dem Einsatz nicht-linearer oder leistungsstarker Lasten zusammen, wie z. B.:

  • Stromrichter, USV-Anlagen
  • Lichtbogenöfen, MF-Schmelzöfen
  • Frequenzumrichter
  • Schweißmaschinen
  • Pressen, Stanzen, Aufzüge
  • Motoranlaufvorgänge
  • EDV-Systeme
  • Energiesparlampen
  • Induktivitäten mit Eisenkern
  • Windkraftanlagen, Photovoltaik

Sollten wir Ihr Interesse geweckt haben, zögern Sie nicht, uns zu kontaktieren.
Wir stehen Ihnen gerne zur Verfügung und beraten Sie individuell. Zudem möchten wir Sie auf unseren Downloadbereich hinweisen, in dem Sie weitere wertvolle Informationen finden.
