Was ist eine Schutzprüfung?
Eine Schutzprüfung ist die messtechnische Überprüfung der Schutzeinrichtungen einer elektrischen Anlage. Dabei wird geprüft, ob Schutzrelais bei Überstrom, Kurzschluss, Erdschluss oder Spannungs- und Frequenzabweichungen innerhalb der vorgegebenen Anrege- und Auslösezeiten korrekt und selektiv abschalten. Geprüft werden neben dem Relais auch die Strom- und Spannungswandler sowie die Meldekette bis zum Leistungsschalter.
Warum eine Schutzprüfung notwendig ist
Schutzeinrichtungen sind die letzte Instanz zwischen einem Fehler und dem Schaden. Bei Kurzschluss, Erdschluss oder Überlast müssen sie schnell und selektiv abschalten – nur der betroffene Abzweig, nicht die halbe Anlage. Im Normalbetrieb kommt genau diese Funktion aber nie zum Einsatz. Ein verstellter Parameter, ein gealtertes Relais, eine unterbrochene Meldeleitung oder ein falsch dimensionierter Wandler fällt deshalb erst dann auf, wenn es zu spät ist.
Dazu kommt: Durch Um- und Ausbau der Netze, neue Erzeugungsanlagen und geänderte Lastflüsse ändern sich Schutzkonzepte und Einstellwerte heute deutlich schneller als früher. Neben der wiederkehrenden Prüfung sollte deshalb nach jeder Änderung an Anlage, Parametrierung oder Firmware erneut geprüft werden.
Wichtig für Betreiber: Auch bei vielen Vollwartungsverträgen ist die turnusmäßige Prüfung der Schutzgeräte nicht im Leistungsumfang enthalten. Die Verantwortung für die elektrische Anlage bleibt nach DIN VDE 0105-100 beim Betreiber bzw. bei der benannten Anlagenverantwortlichen Person.
Leistungsumfang der Schutzrelaisprüfung

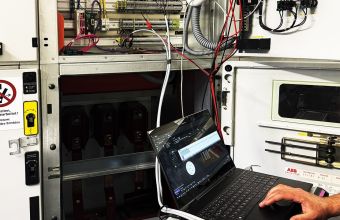

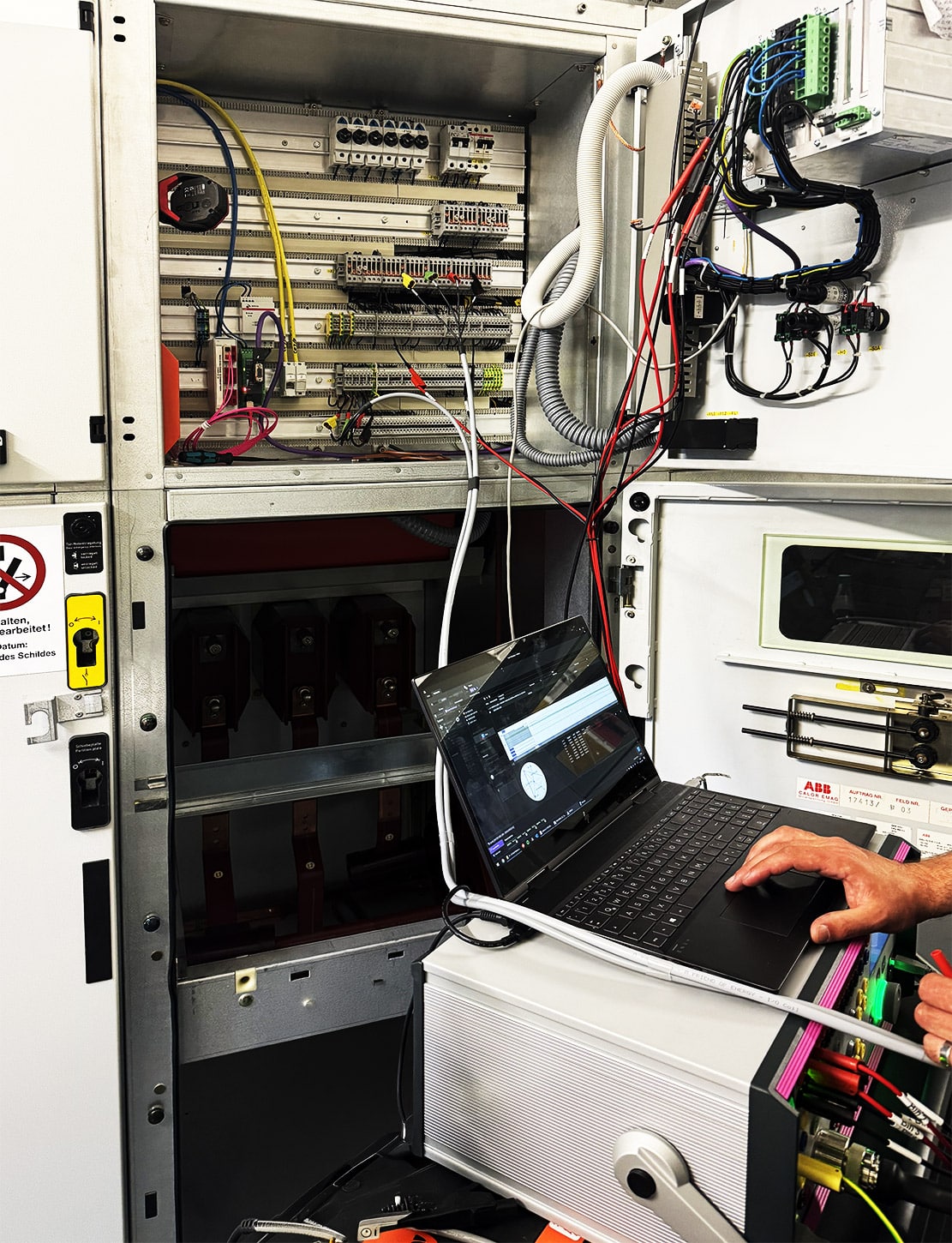

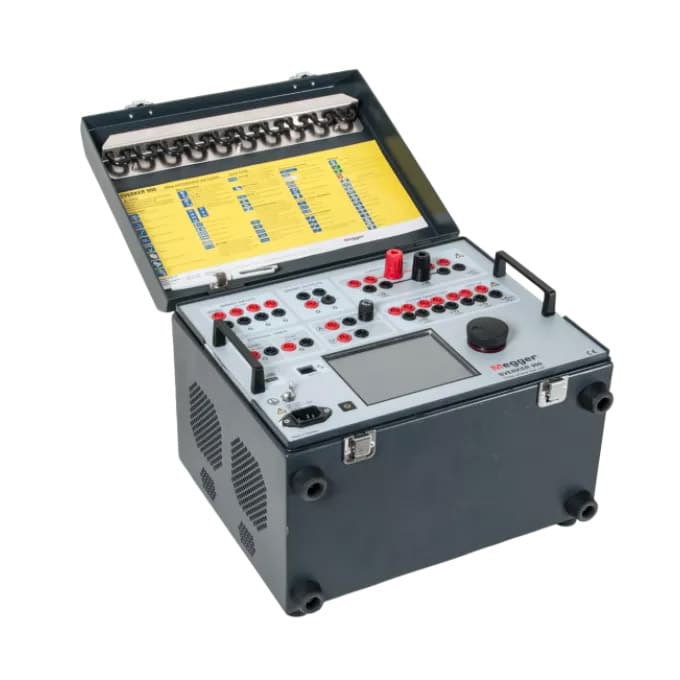

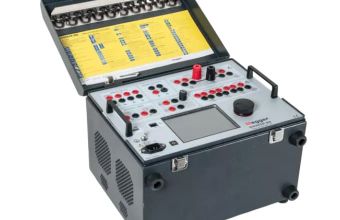

Die sekundärseitige Prüfung – auch Sekundärschutzprüfung genannt – erfolgt nach Ihren Vorgaben ab Klemmleiste im Schrank bzw. in der Niederspannungsnische, mit einer digitalen, kalibrierten Prüfeinrichtung. Dabei werden alle Signale zum und vom Schutzgerät erfasst, Messwerte und – wo relevant – die Richtung des Lastflusses kontrolliert.
Anrege- und Auslösezeitprüfung folgender Schutzfunktionen
UMZ-Schutzprüfung und Netzentkupplungsschutz

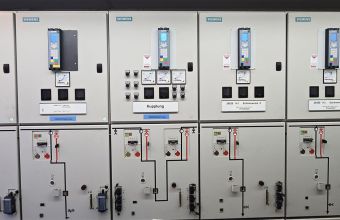

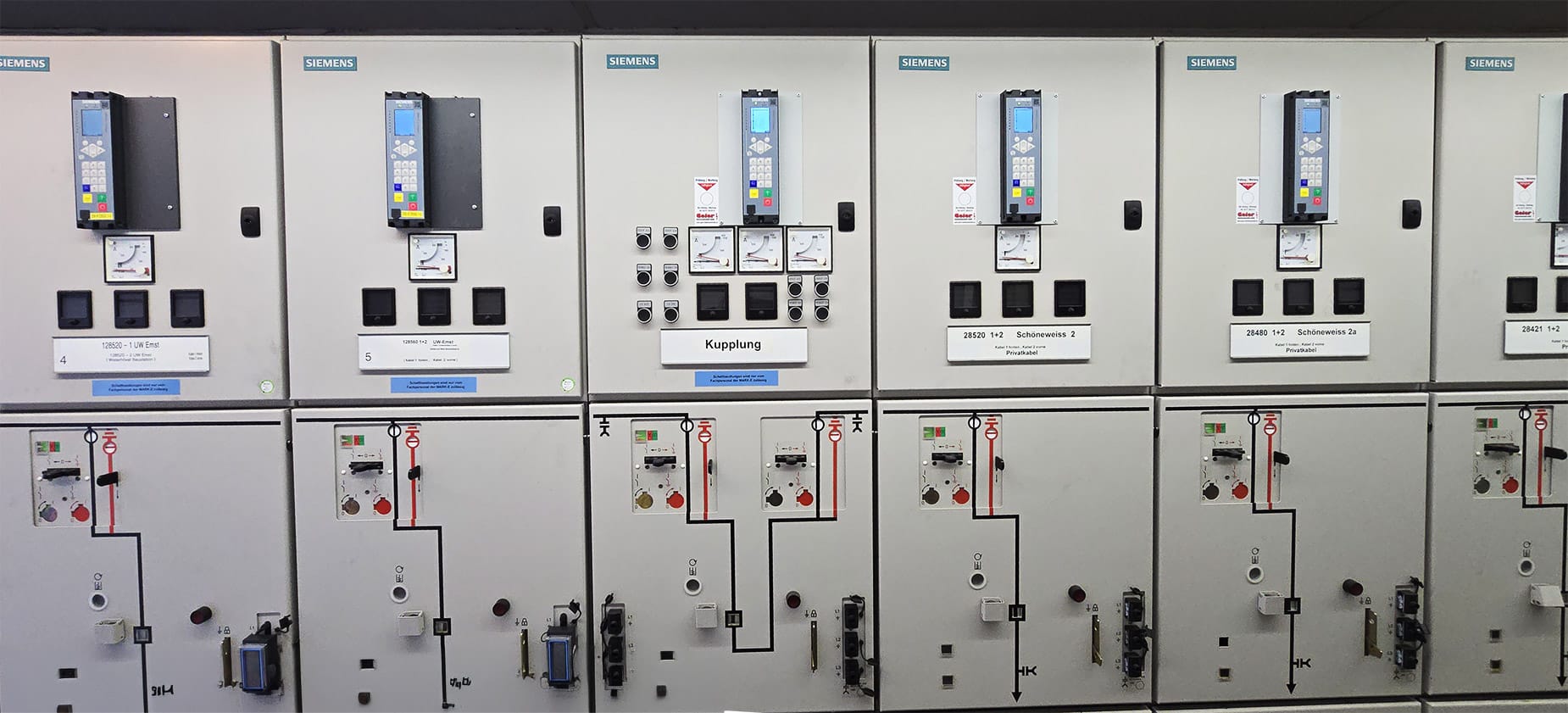

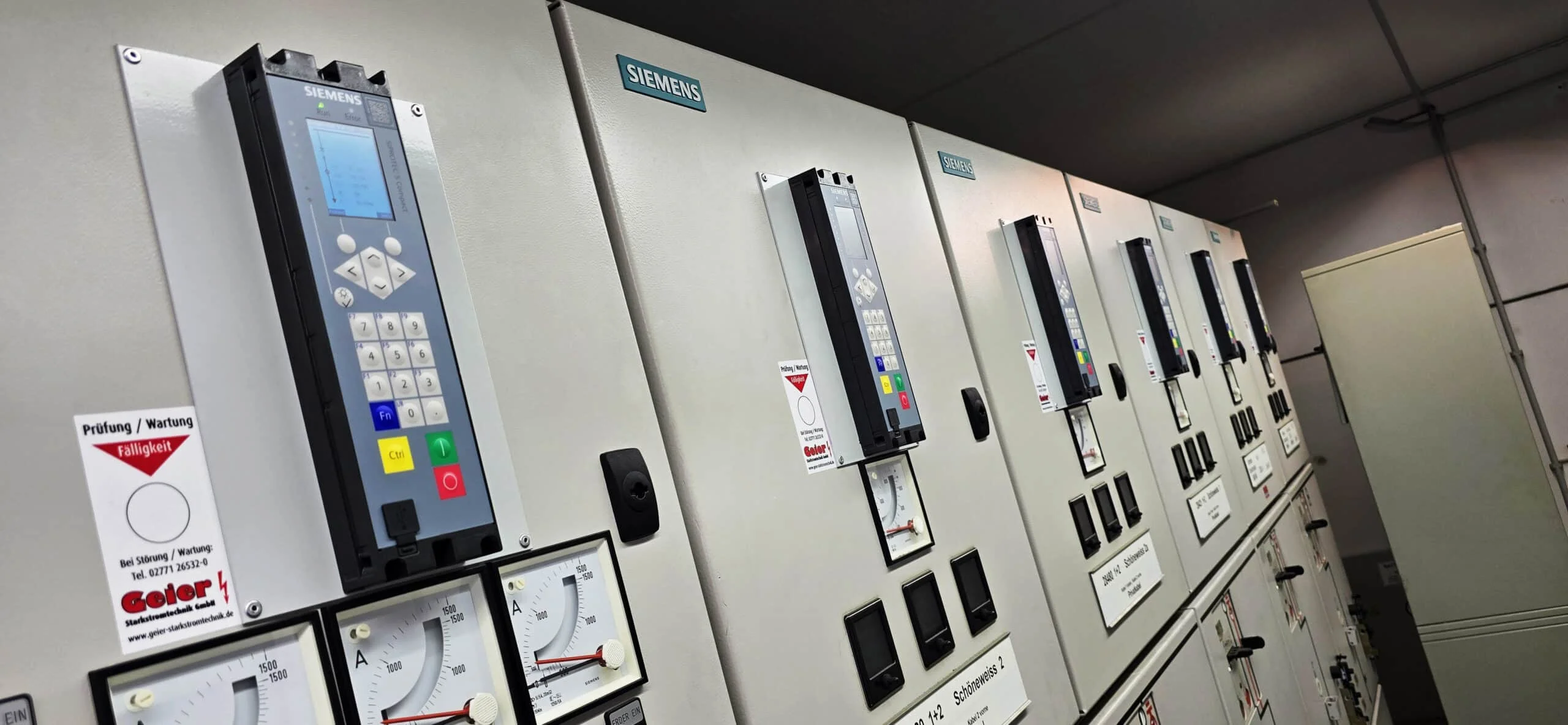

Der UMZ-Schutz (unabhängiger Überstromzeitschutz, ANSI 50/51) ist in Industrieanlagen die häufigste Schutzfunktion: Er sitzt in der Regel in der Mittelspannungsschaltanlage, schützt Anlage und Transformator vor Kurzschluss- und Erdschlussströmen und wird vom Netzbetreiber zusätzlich am Netzanschlusspunkt gefordert. Verfügt Ihre Übergabestation über einen Netz- und Anlagenschutz (NA-Schutz) oder eine übergeordnete Netzentkupplung, prüfen wir auch diese Funktionen einschließlich Über-/Unterspannung und Über-/Unterfrequenz und gleichen die Einstellwerte mit den Netzbetreibervorgaben ab.
